Introducción

OpenTrack empezó a mediados de los 90 como un proyecto de investigación de los Ferrocarriles Federales Suizos,los objetivos del proyecto eran conseguir un modelo de ferrocarril, y a la vez una herramienta fácil para el usuario que pudiera resolver preguntas sobre el ferrocarril mediante simulaciones.

Hoy, la herramienta de simulación OpenTrack es usada por empresas ferroviarias, empresas de suministros
ferroviarios, consultoras y universidades de diversos países.

OpenTrack puede realizar los siguientes tipos de tareas:

• Determinar las necesidades para una infraestructura ferroviaria.

• Analizar la capacidad de infraestructuras y estaciones.

• Estudios de reservas de material rodante (por ejemplo, futuras necesidades).

• Construcción de horarios, analizar la solidez de los horarios (simulaciones simples o múltiples, Simulación “Monte – Carlo”.

• Análisis de varios sistemas de señales, como el sistema de cantones discretos, cantones cortos, LZB, ETCS, nivel 1, ETCS nivel 2, ETCS nivel 3 (cantones móviles) o el ERTMS.

• Analizar los efectos de fallos del sistema (como fallos de infraestructura o de trenes) y retrasos.

• Calcular el consumo de potencia necesario para los servicios ferroviarios.

• Simulación de sistemas de levitación magnética (como el Transrapid).


Información

Informaciones de reservas de material rodante

OpenTrack almacena todas las características técnicas de cada locomotora, incluyendo esfuerzos de tracción / diagramas de velocidad, peso, longitud, factor de adherencia, y sistemas de potencia, una base de datos organiza las locomotoras en grupos llamados “depósitos”. Un tren simulado usa una o varias locomotoras de un depósito junto con un número de coches de pasajeros o vagones de mercancías (coches o vagones), las composiciones están también organizadas en una base de datos.

Informaciones de Horarios

Las bases de datos de los horarios almacenan información de cada tren y cada estación, incluyendo las horas de llegada y salida, tiempo mínimo de parada, y transbordos con otros trenes.

El usuario puede editar los datos del horario en forma de texto (ventana de la izquierda) o directamente dentro de la maya usando el ratón (ventana de la derecha) (ver también sección de video).

El usuario puede comparar los horarios con los datos actuales en una tabla o directamente en la maya.

OpenTrack ofrece interfaces para los formatos de datos generales, (como el ASCII, y XML), y para algunos de los formatos específicos de los ferrocarriles (incluyendo FBS, Protim, Simu VII, y otros).

OpenTrack también soporta RailML, un formato XML general para datos ferroviarios.

Simulación

OpenTrack maneja las simulaciones sencillas tan bien como las simulaciones múltiples cuando los generadores de azar producen diferentes retrasos iniciales y en las estaciones.

Animación de la simulación

Presentaciones en pantalla durante la simulación, el video puede ser descargado.

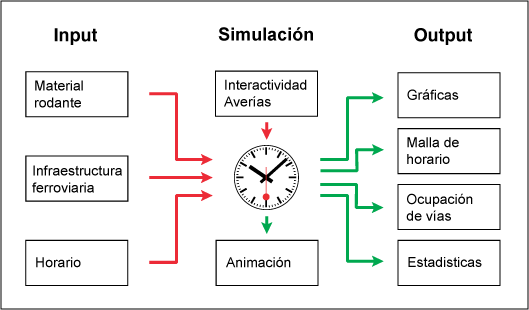

Módulos de la simulación, este gráfico puede ser descargado en un formato PDF.

Durante la simulación, los trenes tratan de cumplir el horario establecido, las diferentes ecuaciones para la velocidad y la distancia son básicas para calcular el movimiento del tren. El sistema de señalización de la red ferroviaria posee restricciones. Las vías ocupadas y los aspectos restrictivos de las señales impiden el avance del tren.

Durante la simulación, cada tren almacena constantemente su velocidad, aceleración, posición, consumo energético y otros datos, estos datos pueden ser evaluados después de la simulación.

El usuario puede ver la simulación en el modo animación que muestra a los trenes circulando y deja al usuario analizar las vías ocupadas, las vías reservadas y los aspectos de las señales.

Datos de salida

OpenTrack ofrece un abundante número de medios para la evaluación final de las simulaciones, es posible representarlos por tren, por sección de línea o por estación. Para cada tren se puede, por ejemplo, visualizar la evolución de la aceleración vs. la velocidad, velocidad vs. distancia u obstrucciones. Para una línea, hay evaluaciones en forma de diagramas de movimiento de trenes, ocupación de rutas y perfiles de línea. Cada estación produce informaciones de todos los trenes que la han usado, incluyendo llegadas, tiempo de parada y hora de salida.

El usuario puede ver las salidas en forma de diagramas, o exportarlas para evaluarlas en una amena tabla de ASCII.

La aplicación “OpenTrack”

La aplicación OpenTrack está disponible para los siguientes Sistemas Operativos: Windows NT, Windows 2000, Windows XP, Mac OS X y Mac OS X Server.

La aplicación esta disponible en dos versiones, la versión completa de OpenTrack permite un número ilimitado de trenes circulando en cada simulación, mientras que la versión ligera tiene un límite de dos trenes por simulación.

Presentaciones en pantalla

Windows 2000 (77 kB)	Windows XP (175 kB)	MacOS X (77 kB)

Salidas

OpenTrack ofrece un abundante número de salidas en texto y/o en forma de gráfico.

Maya ferroviaria (se puede visualizar durante y después de la simulación). Este gráfico también está disponible en forma de documento PDF.

Diagrama de Velocidad / Distancia




Diagrama de Distancia / Tiempo




Salidas de potencia y energía (rojo: potencia de entrada, azul: Mech. Potencia, verde: diagrama de Energía / Distancia)




Diagrama de ocupación




Estadísticas de ocupación (ejemplo, porcentaje de ocupación por hora), esta salida está disponible en un documento PDF.




Estadísticas de retrasos




El usuario puede obtener cada salida en forma de un texto ASCII, para importar, por ejemplo, en Microsoft Excel.
